Carte relais usb PC - Question

Bonjour les gens ^^

Alors voila une fois de plus besoin de votre science a ceux qui savent de quoi je parle...

Problématique:

Voila je veux pouvoir commander via un PC toutes une série électrovannes pour automatiser un arrosage jardin pelouse et ouverture et fermeture des portes ventilation d'une serre etc....
Les électrovannes programmables ça coute une blinde et bon faut les gérer une par une c'est franchement rébarbatif ^^
Donc je suis partie sur une configuration de ce type:

> PC portable (recup)  dédié uniquement à ça...

> carte relais USB (moins de 10 € commandé à l'étranger sans soft, 50 € en France avec soft)

> Électrovannes (moins de 3 € commandé à l'étranger)

> et ou vérins électrique pour les ventils ...

> Alimentation branchements, compatibilité Ampere des relais via les électrovannes tout ça c'est ok.

Question

1) N'ayant aucune connaissance en programmation, comment commander la carte ?
- Je sais qu'il existe des soft à télécharger suivant les fournisseur de cartes mais ils indique nulle part la réponse a ma question 2

2) Sans non plus y avoir passé des heures, j'ai pas trouvé de carte ayant plus de 8 relais, est il possible de commander plusieurs cartes relais via un hub USB avec ces dit soft ? conflit entre cartes ? ou il me faut trouver quelqu'un qui me fasse un code de programmation dédié** ?

3) Y a t'il une solution autre ou plus simple que la carte relais ?


4) et si ** qui se sent de me le faire...


Merci les gens d'avoir porté un peut d'attention a ce sujet .

c'est une carte velleman avec un logiciel qui ne gère que 18h de programme sur 255 canaux max.

on trouve la doc et le soft ici dans fiche technique:

https://www.gotronic.fr/art-carte-relais-usb-a-8-canaux-vm8090-941.htm

si tu cherches à automatiser ou à mémoriser des fonctions de commande de relais, tu peux truander et utiliser un timer à mémoires éditables pour commander 5 canaux (destiné aux leds à la base).

https://www.amazon.fr/Contrôleur-Programmable-Régulateur-lumière-Temporisateur/dp/B01NCQ3T3G/ref=sr_1_3?ie=UTF8&qid=1516008625&sr=8-3&keywords=led+time+controller

ça fonctionne avec un logiciel, on peut se faire des mémoires automatisées sur 24H, et pas besoin d'un pc dédié, c'est autonome une fois programmé.
il faut juste envoyer 100% pour le 12V sur les relais sans graduer. et profiter de l'écran et des boutons pour les fonctions de menu.

je  l'utilise pour des aquariums mais on peut très bien commander un relais avec.

100% de 12V vers une résistance et un relais.

le codage se résume à un tableau  heure/canal/valeur% qu'on transfère vers l'appareil  on peut en rentrer plusieurs, des fonctions solo et un programme global.
pour faire 10 canaux on en utilisera 2. je ne vois pas plus cheap comme automation.

Tu peux regarder du côté du Raspberry Pi et d'un logiciel de domotique genre Domoticz. (logiciel gratuit)

Avec tu peux gérer des scénarios, des évènements, ...

Tu peux raccorder aux broches GPIO du Raspberry Pi des cartes à relais de ce genre:

Il y a 6 heures, chupa-chupi a dit :

c'est une carte velleman avec un logiciel qui ne gère que 18h de programme sur 255 canaux max.

C’est zarbe quel intérêt ?

Il y a 19 heures, chupa-chupi a dit :

c'est une carte velleman avec un logiciel qui ne gère que 18h de programme sur 255 canaux max.

on trouve la doc et le soft ici dans fiche technique:

https://www.gotronic.fr/art-carte-relais-usb-a-8-canaux-vm8090-941.htm

si tu cherches à automatiser ou à mémoriser des fonctions de commande de relais, tu peux truander et utiliser un timer à mémoires éditables pour commander 5 canaux (destiné aux leds à la base).

https://www.amazon.fr/Contrôleur-Programmable-Régulateur-lumière-Temporisateur/dp/B01NCQ3T3G/ref=sr_1_3?ie=UTF8&qid=1516008625&sr=8-3&keywords=led+time+controller

ça fonctionne avec un logiciel, on peut se faire des mémoires automatisées sur 24H, et pas besoin d'un pc dédié, c'est autonome une fois programmé.
il faut juste envoyer 100% pour le 12V sur les relais sans graduer. et profiter de l'écran et des boutons pour les fonctions de menu.

je  l'utilise pour des aquariums mais on peut très bien commander un relais avec.

100% de 12V vers une résistance et un relais.

le codage se résume à un tableau  heure/canal/valeur% qu'on transfère vers l'appareil  on peut en rentrer plusieurs, des fonctions solo et un programme global.
pour faire 10 canaux on en utilisera 2. je ne vois pas plus cheap comme automation.

Oui, vellman ou d'autres marques diverses, après je suis tombé sur quelques soft qui prennent en charge autre que 18 heures mais voila comme tu le dit ça correspond pas assez à mes besoins.
Après le programmateur led, ce serait top mais avec biens plus d'entrée, au prix du contrôleur si je les juxtapose ça sort d'un budget raisonnable...
Merci ^^

Il y a 13 heures, Nephalion a dit :

Tu peux regarder du côté du Raspberry Pi et d'un logiciel de domotique genre Domoticz. (logiciel gratuit)

Avec tu peux gérer des scénarios, des évènements, ...

Tu peux raccorder aux broches GPIO du Raspberry Pi des cartes à relais de ce genre:

Yep, je pense que la solution ce trouve sur cette voie, en fouillant après la ponte de mon sujet ci présent je suis tombé sur pas mal d'exemples de config d'arrosage auto qui utilise une carte Raspberry Pi pour commander les cartes relais, en plus cela permet de rajouter des parametres type température humidité du sol pluviométrie etc....
La carte relais n'a plus besoin du port USB et ce connecte avec les broches, économie qui compense le prix de la carte Raspberry Pi, et je récupère le PC portable que je voulais lui dédier...
je vais continuer de bosser sur cette voie...
Merci Neph

Une autre possibilité, c'est l'utilisation d'une carte Arduino.

En y ajoutant un module RTC, un shield Ethernet, ... tu as moyen de faire pas mal de choses également, mais ça demande plus de codage.

il y a 14 minutes, Nephalion a dit :

Une autre possibilité, c'est l'utilisation d'une carte Arduino.

En y ajoutant un module RTC, un shield Ethernet, ... tu as moyen de faire pas mal de choses également, mais ça demande plus de codage.



lol je suis pil poil dessus ....
Exemple en ligne


Il y a 22 heures, P.Pan a dit :

Bonjour les gens ^^

Alors voila une fois de plus besoin de votre science a ceux qui savent de quoi je parle...



Problématique:

Voila je veux pouvoir commander via un PC toutes une série électrovannes pour automatiser un arrosage jardin pelouse et ouverture et fermeture des portes ventilation d'une serre etc....
Les électrovannes programmables ça coute une blinde et bon faut les gérer une par une c'est franchement rébarbatif ^^
Donc je suis partie sur une configuration de ce type:

> PC portable (recup)  dédié uniquement à ça...

> carte relais USB (moins de 10 € commandé à l'étranger sans soft, 50 € en France avec soft)

> Électrovannes (moins de 3 € commandé à l'étranger)





> et ou vérins électrique pour les ventils ...



> Alimentation branchements, compatibilité Ampere des relais via les électrovannes tout ça c'est ok.

Question

1) N'ayant aucune connaissance en programmation, comment commander la carte ?
- Je sais qu'il existe des soft à télécharger suivant les fournisseur de cartes mais ils indique nulle part la réponse a ma question 2

2) Sans non plus y avoir passé des heures, j'ai pas trouvé de carte ayant plus de 8 relais, est il possible de commander plusieurs cartes relais via un hub USB avec ces dit soft ? conflit entre cartes ? ou il me faut trouver quelqu'un qui me fasse un code de programmation dédié** ?

3) Y a t'il une solution autre ou plus simple que la carte relais ?


4) et si ** qui se sent de me le faire...


Merci les gens d'avoir porté un peut d'attention a ce sujet .



Moi, je prends une centrale d'alarme , je me connecte dessus avec mon pc, même à distance, il y a une horloge interne, tu peux programmer tes évènements, tu as des sorties , des entrées, c'est un automate, en plus tu as même le journal des évènements.

Tu peux activer tes sorties via ton pc etc....

C'est sous windows et convivial.

Il y en as des tas à vendre sur internet.

En plus elle est secourue par une batterie, tu peux même t'envoyer des sms ou des messages vocaux si tu veux.

Certaines on même des macro pour des petits sous programmes.

Du genre:

https://www.utcfssecurityproductspages.eu/FR/products_single.php?product=ATS4602

Moi, j'utilise ça.

il y a 10 minutes, PASCOU a dit :

Moi, je prends une centrale d'alarme , je me connecte dessus avec mon pc, même à distance, il y a une horloge interne, tu peux programmer tes évènements, tu as des sorties , des entrées, c'est un automate, en plus tu as même le journal des évènements.

Tu peux activer tes sorties via ton pc etc....

C'est sous windows et convivial.

Il y en as des tas à vendre sur internet.

En plus elle est secourue par une batterie, tu peux même t'envoyer des sms ou des messages vocaux si tu veux.

Certaines on même des macro pour des petits sous programmes.

Du genre:

https://www.utcfssecurityproductspages.eu/FR/products_single.php?product=ATS4602

Moi, j'utilise ça.

hooooooooo ^^
Jolie coup, vais me pencher la dessus aussi ^^
Merci beaucoup ....

il y a 23 minutes, P.Pan a dit :

hooooooooo ^^
Jolie coup, vais me pencher la dessus aussi ^^
Merci beaucoup ....

Tu en as même  des cartes spéciales de sorties.

Tu as un calendrier.

Le changement d'horaire est automatique.

Tu peux créer des liens etc.

Puis c'est amusant.

il y a 39 minutes, P.Pan a dit :

hooooooooo ^^
Jolie coup, vais me pencher la dessus aussi ^^
Merci beaucoup ....

Tu peux même t'en servir comme alarme .

Bon ensuite il faut maitriser, faut savoir lire une doc complexe.

Ou se faire aider.

il y a 1 minute, PASCOU a dit :

Tu peux même t'en servir comme alarme .

Bon ensuite il faut maitriser, faut savoir lire une doc complexe.

Ou se faire aider.



Oui aussi lol ^^
Sur que j'aurai besoin d'aide, j'ai quelques potes qui bosse dans les automatismes et autres, je ne me lancerais pas dans ce type de projet seul...

il y a 12 minutes, P.Pan a dit :

Oui aussi lol ^^
Sur que j'aurai besoin d'aide, j'ai quelques potes qui bosse dans les automatismes et autres, je ne me lancerais pas dans ce type de projet seul...

Elle est grande ta serre?

Sinon regarde sur radiospares ou conrad moi je commande chez eux, jamais de problème.

Tu as même des petits automates, tout dépend de ton budget, si c'est professionnel ou juste du bricolage ...

http://www.conrad.fr/ce/fr/product/198244/API-Module-de-commande-Eaton-274113-easy-719-AB-RC-24-VAC-1-pcs?ref=searchDetail

il y a 43 minutes, PASCOU a dit :

Elle est grande ta serre?

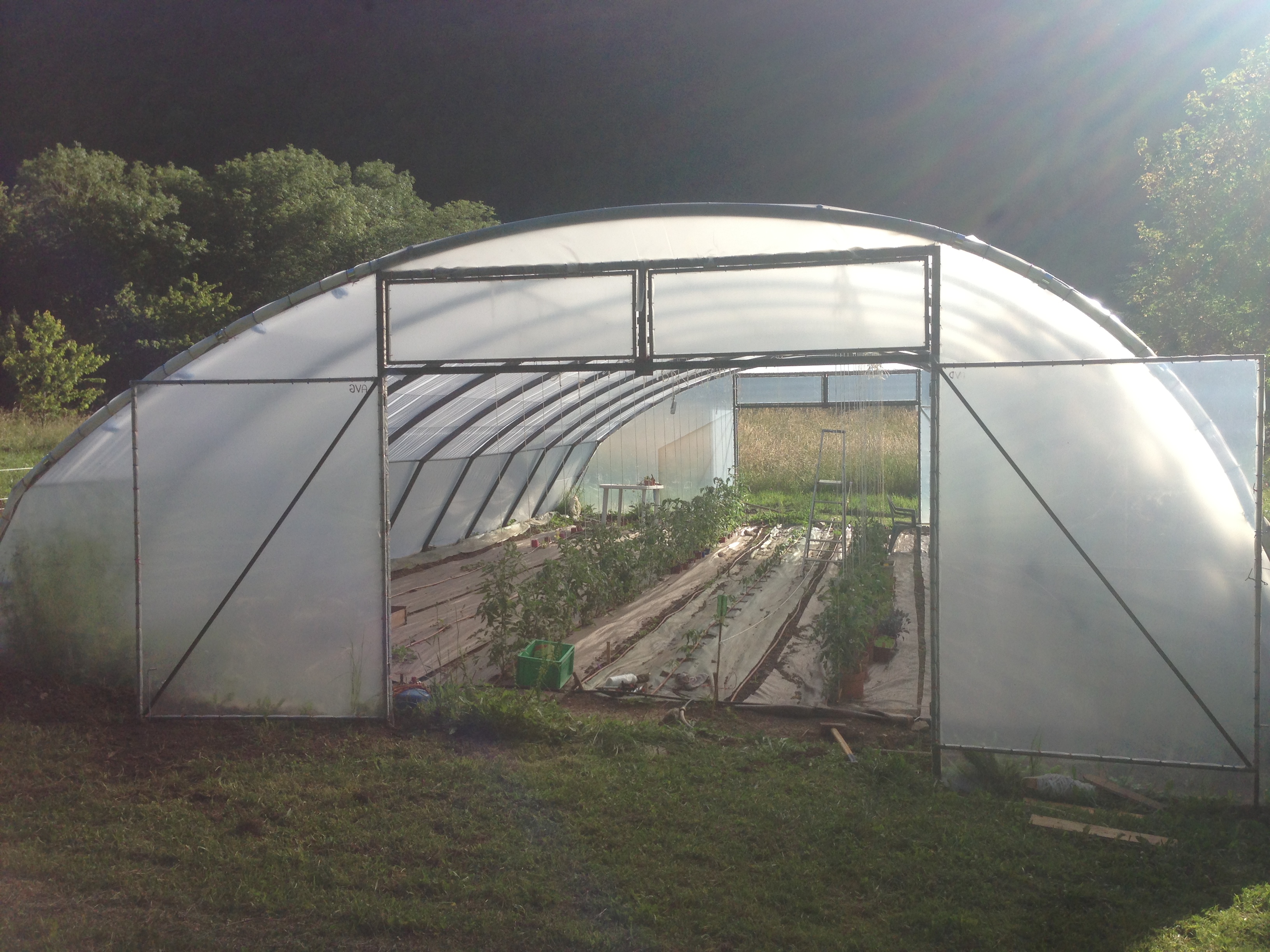

La serre 14/8 dans les 120 m2 (avec 4 zones d'arrosages goutes a goutes)
La partie non couverte 4 lots de 10/10 soit dans les 400m2 ( avec 6 zones goutes à goutes plus deux en asperseurs)
Plus un lot de 25/10 soit dans les 250m2 (1 zone en goutes à goutes)

Gérer tout ça manuellement, ouvre ferme etc c'est pas tres compliqué, mais c'est chiant d'autant plus que l’arrosage de nuit est quand même plus efficace que le jour, et moi la nuit soit je dors soit je bringue mais je joue pas avec les vannes dans le jardin d’où mon intérêt sur ce type d'automatisme ^^ Quitte a le faire étape par étape ....

Dans les paramètres auquel il faut tenir compte

> J'ai une cuve tampon de 3000litres qui ce remplit petit à petits grâce a une pompe monté sur roue à aube, j'ai pas encore le nombres de litres heure (j'aurais sous peut)

> Ma pompe monté en surpresseur m'autorise 2700l/h

> Le tuyau goute à goute consomme 500l/h a 1 bar pour 100 mètres linéaire de tube.

> 2 asperseurs ensembles, plus de 2, ils manques de pression pour fonctionner correctement avec ma pompe (par expériences)


Il faut donc que je tienne compte en plus des zones (qui ont pas besoin de la même quantités d'eau), a ne pas dépasser les capacités de débit de la pompe sur une même zone.
nb > La pompe monté en surpresseur me donne la pression (minimum 1 bar pour le goute a goute et 3.5 pour les asperseur) ne s’enclenchera que si une vanne s'ouvre, pas besoin de commande via la carte contrôleur et pour ce qui est de sa sécurité, un coupe circuit dans la cuve de niveau mini suffira a coupé son alim même si une vanne est ouverte en même temps, de nouveau pas besoin de commande via la carte contrôleur pour la couper si la cuve est vide.

Le but étant aussi que l'installation me coute pas plus cher que ce que je vais récolter hein Sachant qu'il y a aussi forcement d'autres charge à l'atelier Jardinage ^^

il y a 5 minutes, P.Pan a dit :

La serre 14/8 dans les 120 m2 (avec 4 zones d'arrosages goutes a goutes)
La partie non couverte 4 lots de 10/10 soit dans les 400m2 ( avec 6 zones goutes à goutes plus deux en asperseurs)
Plus un lot de 25/10 soit dans les 250m2 (1 zone en goutes à goutes)

Gérer tout ça manuellement, ouvre ferme etc c'est pas tres compliqué, mais c'est chiant d'autant plus que l’arrosage de nuit est quand même plus efficace que le jour, et moi la nuit soit je dors soit je bringue mais je joue pas avec les vannes dans le jardin d’où mon intérêt sur ce type d'automatisme ^^ Quitte a le faire étape par étape ....

Dans les paramètres auquel il faut tenir compte

> J'ai une cuve tampon de 3000litres qui ce remplit petit à petits grâce a une pompe monté sur roue à aube, j'ai pas encore le nombres de litres heure (j'aurais sous peut)

> Ma pompe monté en surpresseur m'autorise 2700l/h

> Le tuyau goute à goute consomme 500l/h a 1 bar pour 100 mètres linéaire de tube.

> 2 asperseurs ensembles, plus de 2, ils manques de pression pour fonctionner correctement avec ma pompe (par expériences)


Il faut donc que je tienne compte en plus des zones (qui ont pas besoin de la même quantités d'eau), a ne pas dépasser les capacités de débit de la pompe sur une même zone.
nb > La pompe monté en surpresseur me donne la pression (minimum 1 bar pour le goute a goute et 3.5 pour les asperseur) ne s’enclenchera que si une vanne s'ouvre, pas besoin de commande via la carte contrôleur et pour ce qui est de sa sécurité, un coupe circuit dans la cuve de niveau mini suffira a coupé son alim même si une vanne est ouverte en même temps, de nouveau pas besoin de commande via la carte contrôleur pour la couper si la cuve est vide.









Mais le niveau bas de ta cuve, si c'est un contact "sec" sans tension, tu peux le gérer sur une entrée.

Tu peux aussi mettre des capteurs d'humidité style :

https://fr.gearbest.com/access-control/pp_626702.html?wid=55&currency=EUR&vip=2655780&gclid=EAIaIQobChMIldDzr9Ph2AIV4Z3tCh2ivQz6EAQYBCABEgI0EvD_BwE

Une centrale, c'est bien puisque tu peux faire plusieurs groupes indépendants et même un autre groupe virtuel pour les gérer, mais faut maitriser, c'est ça le hic.

Sinon une fois programmée, elle tourne toute seule en fonction de son calendrier et des données d'entrées, anémomètre qui ferme tout etc....

Tu peux même la programmer pour qu'elle t'appelle vers minuit pour voir si tu es rentré du "bistrot"!

On commande ce qu'on veut, il suffit de mettre des relais style schracks  en sortie.

il y a 5 minutes, PASCOU a dit :

Mais le niveau bas de ta cuve, si c'est un contact "sec" sans tension, tu peux le gérer sur une entrée.

Tu peux aussi mettre des capteurs d'humidité style :

https://fr.gearbest.com/access-control/pp_626702.html?wid=55&currency=EUR&vip=2655780&gclid=EAIaIQobChMIldDzr9Ph2AIV4Z3tCh2ivQz6EAQYBCABEgI0EvD_BwE

Une centrale, c'est bien puisque tu peux faire plusieurs groupes indépendants et même un autre groupe virtuel pour les gérer, mais faut maitriser, c'est ça le hic.

Sinon une fois programmée, elle tourne toute seule en fonction de son calendrier et des données d'entrées, anémomètre qui ferme tout etc....

Tu peux même la programmer pour qu'elle t'appelle vers minuit pour voir si tu es rentré du "bistrot"!

On commande ce qu'on veut, il suffit de mettre des relais style schracks  en sortie.





Oui les capteurs d’humidités j'ai vu ça sur une vidéo que j'ai posté précédemment en répondant a Nephalion, c'est même mieux qu'une horloge simple, car ça tiens compte des besoin et de la météo, de plus c'est pas cher du tout en cherchant un peut ^^
Et je kiff ton idée de centrale, ça ouvre plein de perspectives...

https://fr.aliexpress.com/item/Soil-Hygrometer-Detection-Module-Soil-Moisture-Sensor-For-arduino-MEGA2560-UNO/2038551769.html?src=google&albslr=201164481&isdl=y&aff_short_key=UneMJZVf&source={ifdyn:dyn}{ifpla:pla}{ifdbm:DBM&albch=DID}&src=google&albch=shopping&acnt=494-037-6276&isdl=y&albcp=653151748&albag=36672819047&slnk=&trgt=61865531738&plac=&crea=fr2038551769&netw=g&device=c&mtctp=&gclid=EAIaIQobChMIkvuPh7fh2AIVWbnACh1BaQMnEAQYBSABEgLUPfD_BwE

Si tu veux être informé de certains évènements, par exemple une t° trop haute, le manque d'eau, le démarrage/arrêt de l'arrosage, ... tu as des équipements simples qui sont en mesure de t'envoyer des SMS ou des mails.

Le logiciel Domoticz par exemple permet d'envoyer de manière assez simple des SMS.

Il y a même moyen de l'interfacer en local comme à distance avec ton smartphone.

Si tu as besoin de beaucoup de combinatoire, tu peux aussi regarder du côté des automates programmables industriels.

Là pour le coup c'est le produit idéal pour faire du contrôle de procédé, mais le prix est plus élevé et la programmation spécifique.

( après il est tout à fait possible de programmer un arduino pour qu'il se comporte un peu comme un API)

Attention à la partie "puissance" de ton installation.

Si tu souhaites piloter une pompe ou des électrovannes de puissance moyennes à importante, il faudra penser à ajouter des contacteurs par exemple car le courant d'appel et la charge inductive risquent d'être fatals à tes relais en cas de branchement directs.

il y a 48 minutes, P.Pan a dit :

Oui les capteurs d’humidités j'ai vu ça sur une vidéo que j'ai posté précédemment en répondant a Nephalion, c'est même mieux qu'une horloge simple, car ça tiens compte des besoin et de la météo, de plus c'est pas cher du tout en cherchant un peut ^^
Et je kiff ton idée de centrale, ça ouvre plein de perspectives...

https://fr.aliexpress.com/item/Soil-Hygrometer-Detection-Module-Soil-Moisture-Sensor-For-arduino-MEGA2560-UNO/2038551769.html?src=google&albslr=201164481&isdl=y&aff_short_key=UneMJZVf&source={ifdyn:dyn}{ifpla:pla}{ifdbm:DBM&albch=DID}&src=google&albch=shopping&acnt=494-037-6276&isdl=y&albcp=653151748&albag=36672819047&slnk=&trgt=61865531738&plac=&crea=fr2038551769&netw=g&device=c&mtctp=&gclid=EAIaIQobChMIkvuPh7fh2AIVWbnACh1BaQMnEAQYBSABEgLUPfD_BwE

Oui, c'est sympa ces petit capteurs...

Une alim 5V tu peux en faire une avec une alim de pc tourelle, c'est facile.

Et même une 12V si tu es bricoleur, mais respecte les normes si tu commences à toucher au 230v .

Des électrovannes 12 v ou 5 volts, ça se trouve facilement.

Toi en plus ce ne sont pas des grosses sections.

Tu peux aussi mettre des capteurs sur tes ouvertures pour voir si elles sont fermées.

il y a 56 minutes, Nephalion a dit :

Si tu veux être informé de certains évènements, par exemple une t° trop haute, le manque d'eau, le démarrage/arrêt de l'arrosage, ... tu as des équipements simples qui sont en mesure de t'envoyer des SMS ou des mails.

Le logiciel Domoticz par exemple permet d'envoyer de manière assez simple des SMS.

Il y a même moyen de l'interfacer en local comme à distance avec ton smartphone.



Si tu as besoin de beaucoup de combinatoire, tu peux aussi regarder du côté des automates programmables industriels.

Là pour le coup c'est le produit idéal pour faire du contrôle de procédé, mais le prix est plus élevé et la programmation spécifique.

( après il est tout à fait possible de programmer un arduino pour qu'il se comporte un peu comme un API)



Attention à la partie "puissance" de ton installation.

Si tu souhaites piloter une pompe ou des électrovannes de puissance moyennes à importante, il faudra penser à ajouter des contacteurs par exemple car le courant d'appel et la charge inductive risquent d'être fatals à tes relais en cas de branchement directs.

Sauf que l'automate programmable contrairement à une centrale d'alarme n'a pas de surveillance de ligne.

Sur une centrale, toutes tes entrées sont équilibrées et un fil coupé, mal connecté etc ...envoie un défaut technique et met le buzzer clavier en marche.

Sur un automate, si il manque une donnée, on ne passe pas à l'étape suivante.

Un automate est souvent surveillé par du personnel.

Là je crois que c'est pour gérer en absence un système qui doit être opérationnel s' il vient du vent, des grosses pluie etc...

Enfin j'ai compris ça.

De toutes façons sur un automate ou sur une centrale d'alarme il faut c'est sûr des interfaces de puissance pour pour activer des moteurs, des bobines , du chauffage etc.

Un automate ou une centrale n'est que le cerveau du système, la partie puissance doit être séparée et sans lien, surtout si on à des grosses tensions.
