Fabriquation d'un "Can crusher"

Bonjour,

J'ai passé un temp fou a expliqué ce qu'est un "Can crusher" mais malheureusement j'ai cliqué à cose du pad sur un lien et hop ...

Pour que vous voyer se que j'ai l'intention de fabriquer, vous pouvez aller sur you..be et tapez "washer launcher" (premier vidéo).

Vu le prix des condensateurs haute capacité qui est .. exagéré, j'ai eu l'idée de les faire moi même, en suivant le principe des anciens condo : feuille d'aluminium puis cellophane puis feuille d'alu puis cellophane, le tout enroulé.

Le problème : j'ai un transformateur de micro-ondes, qui me fournis du 2300 volts sous 0,7 ampères.

Je vais faire 1O condensateurs, groupés comme cela : 5 condensateurs en série, en parallèle (en dérivation) avec 5 autres condensateurs en série.

Avec se montage, chaque condensateurs devrais recevoir 460 volts, mais malheureusement je ne suis pas sur que le cellophane n'isole suffisament pour éviter le claquage du condo (arc électrique entre les 2 couches d'alu qui perce de cellophane).

Qu'en pencez-vous ? Me conseillerez vous plutôt pas de tous les mettres en série (chaques condensateurs recevrais 230 volts) ? Le souci c'est que la je divise la capacitée totale des condensateurs par 2.

Ensuite, pencez-vous que je pourais fabriquer des condensateurs d'aussi grande capacitée que sur la vidéo (en éstimation) en sachant que par condensateurs que je vais faire, la dimention d'une feuille d'alu serais de 5 mètres par 30 centimètres.

P.S. : J'ai fabriqué un condensateur comme ça (taille d'une feuille A3, déroulé) et il ne suporte pas 2300 volts (claquage) mais il fonctionne quand même sous une tention inferieur.

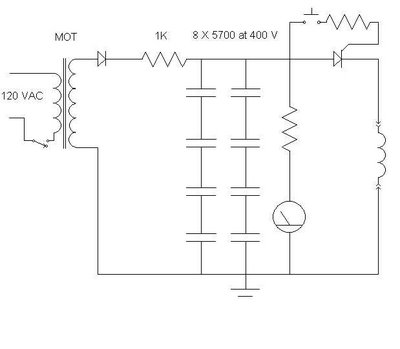

Je vais mettre un schéma sur se post de se montage, et j'ai une question à propos de se schéma.

A quoi sert la résistance de 1 Kohm juste après la diode et avant les condo ?

Sert-elle pour le voltemètre qui monte au fur et a mesure de la charge ?

Mais ralentirez t-elle pas la charge des condo ?

Me conseillez-vous de mettre cette résistence ? Si une autre valeur quelle valeur ? (Tout en sachant que je veux garder la fonction du voltmètre pour l'état de charge)

Voilà, j'ai fini toute mes questions, merci d'avoir été suffisament pacient pour lire jusque ici. :blush:

Désolé pour le roman et merci beaucoup.

Pour le cellophane, peut-être faudrait-il trouver un produit de remplacement qui soit un meilleur isolant.

Ou alors augmenter l'épaisseur de celui en doublant la couche par exemple.

Pour la résistance, ne servirait-elle pas à limiter le courant ?

C'est le principe même du filtre RC (http://fr.wikipedia.org/wiki/Circuit_RC), le temps de charge dépend de la valeur de la résistance et la capacité du condo.

Pour les modifications du schéma, je ne suis pas électronicien, aussi je te souhaite de trouver ici (ou ailleurs) une personne ayant les compétences pour répondre à ta problématique. :blush:

Note: attention avec les condensateur tout de même. Les manipulations doivent se faire avec précaution, les risques d'explosion et d'électrisation ne sont pas anodines.

Merci pour votre réponce,

J'ai été sur votre lien, qui est très interessant : la résistance est bien là pour indiquer progressivement l'état de charge avec le volt-metre ("Analyse temporelle" sur votre lien) après réflexion : plus la charge des condo augmente, plus leur intensité diminue, et comme ils sont en série avec la resistance de 1 kOhm, la tention aux bornes des condensateurs augmente ou diminue (suivant la charge).

Je vais tenté, une fois les condo fini, de mesurer leurs capacités et avec les formules sur votre site trouver la valeur de la résistance la plus aproprié (Donc je mettrais bien cette résistence).

Je ne pence pas que la resistance sert à limiter le courant car vers la fin de charge des condos, leur résistance augmente donc la tention augmente jusque presque son maximum, sinon c'est aussi possible qu'elle sert à limité l'intensitée qui circule dans les condensateurs en début de charge (prolonger leur durée de vie ?).

Aussi, j'ai réfléchi à ce qui se passerais si j'augmente l'épaisseur du dielectrique des condensateurs (le cellophane) mais si je double l'épaisseur, je divise par 2 leur capacitée, (et donc par déduction, je multiplis par 2 leur tention maximal), donc, sa revient à tous les mettre en série et ne pas doubler le dielectrique, je vais donc rester au plus simple je pence (je vais tester je faire en tout petit un condensateur comme ça, et je vais progressivement envoyer de plus en plus de tention et voir quand va t-il claquer (tout ça bien sur en fesant attention, avec des protection, un condo qui explose, même petit sa rigole pas).

Sinon sur ce lien (pour ceux qui sont interessé), j'ai trouvé pas mal d'informations à propos des condensateurs (c'est là que j'ai appris pour le dielectrique) : http://pagesperso-orange.fr/f5zv/RADIO/RM/...3B/RM23B22.html

Merci beaucoup, je vous tient au courant, pour ceux qui ont envi de faire cette même experience.

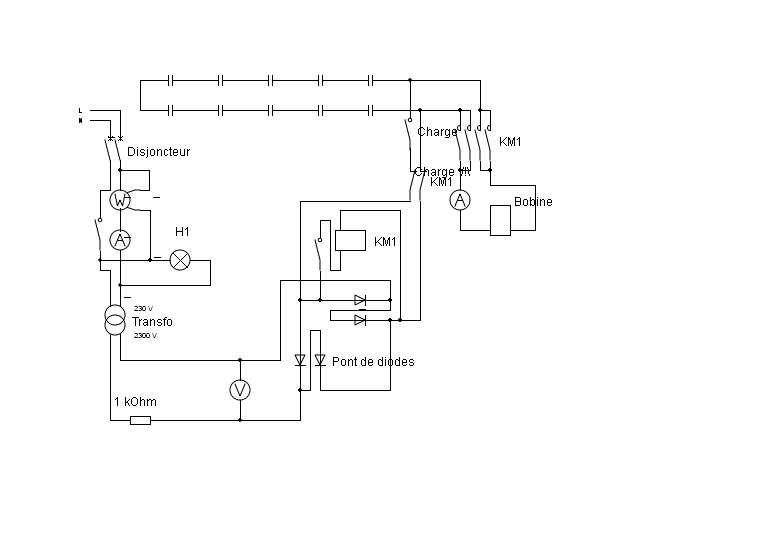

J'ai fait un petit schéma du montage que je vais faire (j'ai un juste un peut tout changé ^^).

Je vous le met, pour ceux qui sont interessé (mais je vais surement le modifier par la suite).

Si vous voyez une erreur ou quelque chose a ameliorer, n'hésitez pas

Merci beaucoup

Edit : J'ai oublié de poster le schéma :blush:

tu pourrais faire un tour chez (conrad.fr) cela te donnera des idées :blush:

Oui, j'ai déja été voir sur conrad ^^

Mais je vais poster quelques liens pour vous montrer un peut les prix des condo adaptés, (P.S. : si en fin de compte c'est pas des condo adaptés pour ça, n'hésité pas de me dire que je me plente totalement )

Si je veux une capacitée de 0,6 Farads :

1000 condos de 2,3 volts 600 Farads

http://www.conrad.fr/condensateur_ultracap...25_18987_122960

Total : 137 000 ¿

En gros, abendonons ! (En plus 0,6 Farads c'est beaucoup beaucoup trop !!!)

Sinon, un peut plus réaliste :

23 condos de 47 000 µF 100 Volts

(ou même une autre assossiation de condos)

http://www.conrad.fr/condensateurs_de_haut...25_18987_123237

Mais on voit tout de suite que sa va revenir cher ...

Pour les 23 condos ... : 2 277 ¿

Et quand on sait qu'on peut faire 10 gros condos avec 100 m d'alu et 100 m de cellophane, qui ne coute pas très cher (enfin j'estime tout ça a environs 20 ¿), donc faites la differance, même si on prend du temp, ça vaut le coup malgrès un weekend complet à bricoler !

Normalement, j'aurais l'alu et le cellophane demain, je ferais 1 condensateur demain, je le testerais sous 6 Volts, puis 12 Volts, Puis 24 Volts, Puis 110 Volts, et enfin, avec beaucoup de peur, sur du 230 Volts (En série avec une ampoule pour évité un trop grosse intensitée en début de charge) je filmerais tout ça .

Pourvu que le condo ne claque pas !

Merci beaucoup pour votre message, et pour la patience que vous avez a lire tout ça ! :blush:

Tien tien, j'ai retrouvé un rouleau de 10m de couvre livre, la même matière qu'une pochette plastifiée ! :blush:

Je ferais donc 10 condensateurs, avec cette matière, et de l'alu.

Je commence maintenant (j'avais déjà l'alu mais pas le cellophane, tant mieux !)

Promis je film

Avantage : Malgrès la capacitée qui chute avec ce dielectrique (qui est plus épais !), sa tention maximum augmente, donc je pourrais modifier leur couplage : au lieu de tout mettre en série (les 10) ou pourrais en mettre 5 en série en parallèle (en dérivation) avec 5 autre en série !

Je vais faire un montage pour commander de la mettre soit tout en série soit comme le dernier exemple.

Je post ce message pour vous dire que le projet n'est pas tombé à l'eau, et pour vous dires où j'en suis :

J'ai coupé les rouleau, de recouvre livre, et d'alu, j'ai galéré ...

Surtout lorsque j'ai voulu les dérouler !!

C'étais pas une bonne idée, la prochaine foi il faudra s'arranger sans couper les rouleau.

Lorsque j'ai coupé le rouleau de recouvre livre (à la machine), c'étais nikel, mais pour dérouler, les couches de plastiques, aux coupures, s'étais colé entres elles ...

J'ai du tout déroulé (2 X 10 metres pour l'instant) à la main, précieusement pour pas que ça se déchire nimportecoment.

Ensuite, pareil avec l'alu, les couches se sont "attachés" entres elles, et lorsque l'on déroule l'alu, si on fait pas gaf ça se déchire nimportecoment !

Mais se sont des rouleau de 50 mètres ... alors je ferais les couches du condo soigneusement.

Voilà, j'en dirais plus lorsque j'aurais finis avec le 1er condo :blush:

Je tiens à vous dire que le projet n'est pas tombé à l'eau !

J'attend les vacances (le 12 au soir) pour réaliser tout ça, j'ai un autre souçi avec mon serveur plus urgent.

Merci de votre compréhension :blush:
