Branchement plaque à induction 16A


Messages recommandés

tiger999 Invité 2 messages
Baby Forumeur‚ 29ans
Posté(e)

Bonjour :D ,

Étant quelque peu novice en électricité, je sollicite votre aide.
J'ai compris qu'une plaque à induction nécessite une prise terre 32A.
J'ai une prise 32A mais elle est mal située. Pour faire simple, ma cuisine sera situé sur le mur opposé à la prise et je ne pourrai la brancher sur celle-ci, à moins de faire trainer le câble par terre :?

J'ai trouvé une plaque induction qui fonctionne avec une intensité de 16A, confirmé par la marque (puissance de 4600w) : https://www.cdiscount.com/electromenage ... 71954#desc

Ma question est : puis-je simplement brancher cette plaque sur une prise "normale" (les mêmes que pour la tv, chargeur etc) ? est-ce sans risque?


Merci !

Partager ce message


Lien à poster
Partager sur d’autres sites
Annonces
Maintenant
Plouj Membre 34889 messages
Voyageur‚ 64ans
Posté(e)

I = P/U

4600 W divisé par 240 V = 19,16 Ampères  et pas 16 A

Même si on considère que tous les feux ne fonctionneront pas toujours en même temps, les données seraient fausses ?

Peut-être qu'un spécialiste passera par là pour plus d'infos

Partager ce message


Lien à poster
Partager sur d’autres sites
shyiro Membre 10396 messages
Forumeur alchimiste‚
Posté(e)
Il y a 2 heures, tiger999 a dit :

Bonjour :D ,

Étant quelque peu novice en électricité, je sollicite votre aide.
J'ai compris qu'une plaque à induction nécessite une prise terre 32A.
J'ai une prise 32A mais elle est mal située. Pour faire simple, ma cuisine sera situé sur le mur opposé à la prise et je ne pourrai la brancher sur celle-ci, à moins de faire trainer le câble par terre :?

J'ai trouvé une plaque induction qui fonctionne avec une intensité de 16A, confirmé par la marque (puissance de 4600w) : https://www.cdiscount.com/electromenage ... 71954#desc

Ma question est : puis-je simplement brancher cette plaque sur une prise "normale" (les mêmes que pour la tv, chargeur etc) ? est-ce sans risque?


Merci !

- toutes les plaques cuisiniere vendues en france sont conçu pour etre branché sur une prise 32A. Je ne pense pas que le "courant nominal 16A" affiché pour cette plaque, veut dire que tu peux la brancher sur une modique prise 16A. Est-ce que sur les autres plaques il est affiché "courant nominal 32A" ?

- non ! car une "prise normale" c'est 20A = 4400W max dans les normes actuelles, ou 16A = 3520W max dans les anciennes normes.

Regarde les puissances affichés pour chaque feu de cette plaque induction :

1 x induction - 2800 W - 180 mm
1 x induction - 2000 W - 160 mm
1 x induction - 3100 W - 210 mm
si tu la branche sur une "prise normale" tu ne pourras utiliser qu'1 seul feu à la fois sinon le disjoncteur de la prise 16A ou 20A va sauter. Et en cas de defaillance du disjoncteur ça va provoquer une incendie car les fils minces des "prises normales" vont chauffer tres fort, fondre et provoquer une incendie !!!





Modifié par shyiro

Partager ce message


Lien à poster
Partager sur d’autres sites
Plouj Membre 34889 messages
Voyageur‚ 64ans
Posté(e)
  • Respectez scrupuleusement les normes de sécurité qui régissent l'installation des plaques à induction. Reportez-vous pour cela à la norme NF15-100 (créée dans le but d'augmenter la sécurité des utilisateurs et favoriser le bon fonctionnement des installations électriques).

1. Une plaque tout électrique (et donc une plaque de cuisson induction) doit être branchée sur une prise ou une sortie de câble de 32 A.
2. La plaque à induction doit être raccordée à un circuit d'alimentation indépendant à 3 conducteurs (Ph, N et T) de 6 mm2.
3. Un disjoncteur divisionnaire de 32 A est nécessaire afin de protéger la ligne au tableau.
4. Un dispositif différentiel de 30 mA doit couvrir le disjoncteur divisionnaire.



https://www.m-habitat.fr/plan-de-cuisson/plaque-a-induction/branchement-d-une-plaque-de-cuisson-induction-2818_A

Partager ce message


Lien à poster
Partager sur d’autres sites
tiger999 Invité 2 messages
Baby Forumeur‚ 29ans
Posté(e)

Merci.

Je trouve étonnant que cette marque indique qu'on peut la brancher en 16A.




Partager ce message


Lien à poster
Partager sur d’autres sites
PASCOU Membre 40939 messages
Forumeur alchimiste‚
Posté(e)
Il y a 7 heures, tiger999 a dit :

Merci.

Je trouve étonnant que cette marque indique qu'on peut la brancher en 16A.




La prise de ton appareil est une prise 32A ou une prise16A ?

Partager ce message


Lien à poster
Partager sur d’autres sites
Plouj Membre 34889 messages
Voyageur‚ 64ans
Posté(e)
Il y a 1 heure, PASCOU a dit :

La prise de ton appareil est une prise 32A ou une prise16A ?

Je pense que les raccordements sur 32 A se font par sortie de fils et non par fiche.


Peut-être que Brandt  a inventé un nouveau système de plaques qui dépense moins d'énergie.

Mais

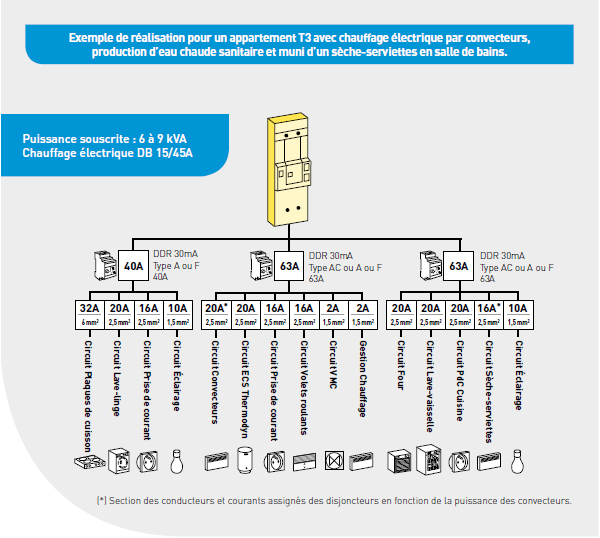

https://professionnels.promotelec.com/fiche-dossier/norme-nf-c-15-100-a-evolue-saviez/

Partager ce message


Lien à poster
Partager sur d’autres sites
PASCOU Membre 40939 messages
Forumeur alchimiste‚
Posté(e)
il y a 32 minutes, Plouj a dit :

Je pense que les raccordements sur 32 A se font par sortie de fils et non par fiche.


Peut-être que Brandt  a inventé un nouveau système de plaques qui dépense moins d'énergie.

Mais

https://professionnels.promotelec.com/fiche-dossier/norme-nf-c-15-100-a-evolue-saviez/

C'est  la section des fils qui définit le disjoncteur.

En 2, 5 tu ne peux excéder 20 A.

Mais si tu mets un 10, ça  ne risque rien .

Tu passes du 1,5 pour une vmc, mais tu mets un 2A .Une vmc bloquée peux faire un grille pain.

Oui, c'est  mieux de faire des connections fixes.

Modifié par PASCOU

Partager ce message


Lien à poster
Partager sur d’autres sites
Plouj Membre 34889 messages
Voyageur‚ 64ans
Posté(e)
il y a une heure, PASCOU a dit :

C'est  la section des fils qui définit le disjoncteur.

En 2, 5 tu ne peux excéder 20 A.

Mais si tu mets un 10, ça  ne risque rien .

Tu passes du 1,5 pour une vmc, mais tu mets un 2A .Une vmc bloquée peux faire un grille pain.

Oui, c'est  mieux de faire des connections fixes.

Avec les bons inter différentiels 30mA et la protection disjoncteur derrière t'es assez tranquille, non ?

Partager ce message


Lien à poster
Partager sur d’autres sites
PASCOU Membre 40939 messages
Forumeur alchimiste‚
Posté(e)
il y a 21 minutes, Plouj a dit :

Avec les bons inter différentiels 30mA et la protection disjoncteur derrière t'es assez tranquille, non ?

Alors la protection 30mA est obligatoire, elle protège les personnes contre les décharges électriques et pire.

Faut savoir aussi que un inter différentiel ne disjoncte que pour un défaut de terre, jamais pour une surintensité;

Il doit être adapté à l'intensité du tableau électrique et l'abonnement.

Sinon on parle de disjoncteur différentiel 30mA  (plus cher) qui lui va couper le courant en amont des disjoncteurs selon son calibre.40A 63A;

Modifié par PASCOU

Partager ce message


Lien à poster
Partager sur d’autres sites
Plouj Membre 34889 messages
Voyageur‚ 64ans
Posté(e)

Son but ? Protéger les personnes contre les risques de chocs électriques, alors que les disjoncteurs sont là pour détecter les surcharges et les courts-circuits – et couper le circuit si c’est nécessaire. Il peut protéger jusqu’à 8 circuits, eux-mêmes sécurisés par des disjoncteurs individuels.



L’interrupteur différentiel se coupe lorsque la différence entre l’intensité entrante et sortante est supérieure à 30 mA (milliampères), car l’intensité électrique peut s’avérer dangereuse pour les personnes au-delà de 50 mA. On parle alors de fuite de courant.



C'est Legrand qui l'a dit !

https://www.legrand.fr/questions-frequentes/que-doit-on-brancher-sur-un-interrupteur-differentiel-de-type-a

Après, je lis, c'est tout hein !

Partager ce message


Lien à poster
Partager sur d’autres sites
PASCOU Membre 40939 messages
Forumeur alchimiste‚
Posté(e)
il y a 1 minute, Plouj a dit :

Son but ? Protéger les personnes contre les risques de chocs électriques, alors que les disjoncteurs sont là pour détecter les surcharges et les courts-circuits – et couper le circuit si c’est nécessaire. Il peut protéger jusqu’à 8 circuits, eux-mêmes sécurisés par des disjoncteurs individuels.



L’interrupteur différentiel se coupe lorsque la différence entre l’intensité entrante et sortante est supérieure à 30 mA (milliampères), car l’intensité électrique peut s’avérer dangereuse pour les personnes au-delà de 50 mA. On parle alors de fuite de courant.



C'est Legrand qui l'a dit !

https://www.legrand.fr/questions-frequentes/que-doit-on-brancher-sur-un-interrupteur-differentiel-de-type-a

Après, je lis, c'est tout hein !

Oui, on parle de fuite de courant à  la terre, 30mA tu prends une châtaigne, au dessus de 50 tes muscles sont tétanisés,  dons si ça  passe par le coeur les poumons adieu.

Partager ce message


Lien à poster
Partager sur d’autres sites
Plouj Membre 34889 messages
Voyageur‚ 64ans
Posté(e)
il y a 2 minutes, PASCOU a dit :

Oui, on parle de fuite de courant à  la terre, 30mA tu prends une châtaigne, au dessus de 50 tes muscles sont tétanisés,  dons si ça  passe par le coeur les poumons adieu.

Ça ne résout pas le problème de Tiger qui fera bien ce qu'il veut, s'il n'a pas déjà foutu le feu à son installation, sur les conseils de son vendeur.

Partager ce message


Lien à poster
Partager sur d’autres sites
PASCOU Membre 40939 messages
Forumeur alchimiste‚
Posté(e)
il y a 1 minute, Plouj a dit :

Ça ne résout pas le problème de Tiger qui fera bien ce qu'il veut, s'il n'a pas déjà foutu le feu à son installation, sur les conseils de son vendeur.

Non, si son installation est aux normes, ça  va disjoncter.

Surtout s' il.branche sur un circuit5 prises déjà occupées.

Si on met une ligne directe pour le four, LV, LL, SL, c'est pour ne pas passer par des raccordements successifs de prises.

Ce sont souvent les mauvaises connections qui grésillent,  amorcent et finissent par mettre le feu.



Partager ce message


Lien à poster
Partager sur d’autres sites
PASCOU Membre 40939 messages
Forumeur alchimiste‚
Posté(e)

Pour la prise terre, elle est importante,  elle permet si ta machine à laver à  une fuite de courant ( pas de flotte  :smile2: )

de disjoncter avant que tu y touches.

Tu comprends le principe?

Partager ce message


Lien à poster
Partager sur d’autres sites
Plouj Membre 34889 messages
Voyageur‚ 64ans
Posté(e)
il y a 32 minutes, PASCOU a dit :

Tu comprends le principe?

Je suis de la partie ..., nan mais.

 Tu fermes le robinet, plus de courant !

Tu disjonctes, plus d'eau !

On me la fait pas :sleep:

Partager ce message


Lien à poster
Partager sur d’autres sites
PASCOU Membre 40939 messages
Forumeur alchimiste‚
Posté(e)
il y a 1 minute, Plouj a dit :

Je suis de la partie ..., nan mais.

 Tu fermes le robinet, plus de courant !

Tu disjonctes, plus d'eau !

On me la fait pas :sleep:

Ok! :)
