SI camion de pompier

Bonjour a tous,

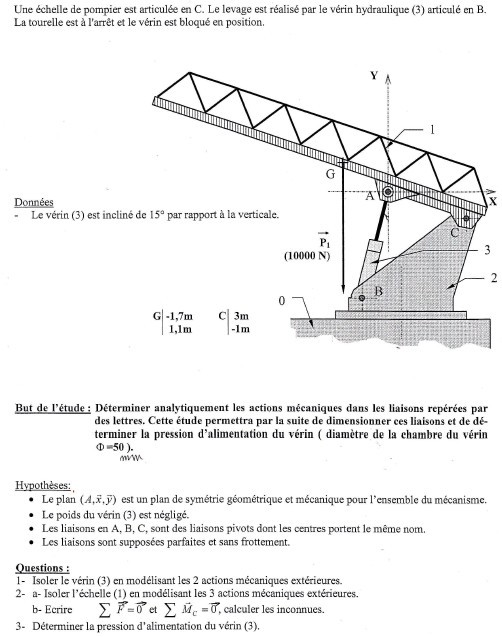

J'ai un problème d'SI sur l'echelle d'un camion de pompier que je n'arrive pas a résoudre ..

J'aurai besoin de votre aide svp

C'est a rendre pour lundi ..

J'ai éssayé de commencer mais je galère un peu ..

pour la Q1 voila a quoi je pense, mais apres je bloque completement

A de 1 sur 3

B de 2 sur 3

Bonjour,

En toute logique, l'échelle est soumise à son propre poids (ici représenté par le vecteur P1) appliqué en C, et aux actions du bâti en C et du vérin en A.

S.

PS : A déplacer dans la partie "aide aux devoirs" si possible.

Je ne comprends pas .. Est ce que vous pouvez expliciter plus votre réponse ? merci d'avance

C'est pourtant très clair. L'échelle est soumise aux actions extérieures citées ci-dessus. Si tu relis bien ton cours, tu verras que les actions extérieures ne se résument pas qu'à des actions de contact mais également à des actions à distance, dont les forces de pesanteur, électromagnétiques, etc.

J'ai bien compris cela. Ce que je ne comprends pas, c'est comment modéliser ces actions mécaniques exterieures .. Merci d'avance.

Ah ! Et bien de manière classique : Un torseur pour chaque action, exercée en un tel point. Ensuite il va falloir réduire ces trois torseur mécaniques en un point donné (ici on suggère C).

Comment calcule t on un torseur dans un tel cas ? Donne moi l'exemple pour une des 2 actions, je ferai le reste a partir de ton exemple . Merci d'avance

Sachant que tu ne connais pas l'intensité et la direction de la résultante exercée par la bâti sur l'échelle, il te faut la déterminer graphiquement.

Pour ce faire, tu connais la direction et l'intensité du poids (sa résultante), et la direction de la force qu'exerce le vérin sur l'échelle.

Le principe fondamental de la statique t'assure que pour cet ensemble à l'équilibre, la somme des résultantes est nulle donc tu peux en déduire par un triangle de forces la direction et l'intensité des forces inconnues.

Du coup pour la Q 1 j'ai trouvé ça

A de 1 sur 3 = ( moment nul ; (-p*(racine de 6))/40 )

B de 2 sur 3 = ( moment nul ; (p*(racine de 6 ))/40 )

Est ce la bonne réponse ?

Merci d'avance :)
