Test du SB86i de Shuttle



Test du premier Mini-PC intégrant une carte mère au format pico-BTX, le SB86i de Shuttle
Remerciements à :
Gigabyte
Shuttle.








Caractéristiques

  • Microprocesseur: Celeron D / Prescott
  • Mémoire vive: Jusqu'à 2 Go DDR 400/333 en dual
  • Carte mère: FB86 (i915G) et iCH6R
  • Carte graphique: Intel GMA 900 Graphics
  • Format: pico-BTX
  • Connectique:
    • 1 port PCI Express 16 X
    • 1 port PCI 1X
    • 1 emplacement 5" 1/4
    • 2 emplacements 3" 1/2

    [*]Alimentation: 250 W [*]Système de refroidissement: Intel avec "Fan Duct" [*]Dimensions: 375 x 220 x 195 mm [*]Poids: +-10 Kg [*]Chassis: Aluminium de couleur grise avec façade plastique de couleur blanche. [*]Prix: environ 385 euros








L'avènement du format BTX

Septembre 2003, naissance de la nouvelle norme BTX, voulue et imposée par le fondeur Intel. Confronté au réchauffement excessif de ses derniers Pentium 4, il lui fallait trouver une solution rapidement.
On distingue trois formats : - picoBTX : 20,3 x 26,7 cm, microBTX : 26,4 x 26,7 cm et le BTX : 32,5 x 26,7 cm. La nouvelle disposition des composants est censée optimiser le refroidissement de l'ensemble processeur/chipset/carte vidéo pour obtenir un gain appréciable en silence.

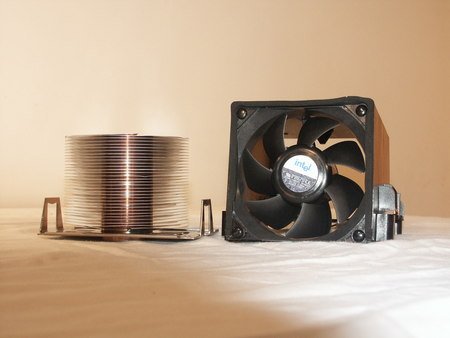

Le refroidissement du processeur par le "Thermal Module" devient plus imposant et se compose d'un ventilateur, d'un dissipateur thermique (en général base cuivre avec radiateur à ailettes aluminium et, pour certains modèles, de caluducs Heat Pipe) et d'un "Fan Duct". Il s'agit d'une sorte de tunnel dans lequel est conduit depuis l'aspiration avant, l'air frais nécessaire au refroidissement du processeur.
Intel préconise la pose d'un système de renfort sous la carte mère, pour parer au poids important des nouveaux systèmes de refroidissements.
Enfin il faudra passer par une nouvelle génération d'alimentation BTX dont le connecteur carte mère passe à 24 broches.







Nom de code: SB86I

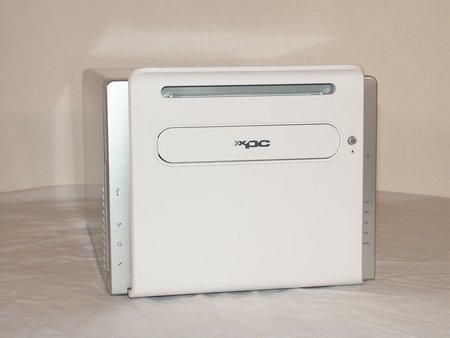

Dès le premier coup d'oeil le design sobre marque : couleur gris acier, façade avant blanche. On retrouve une baie 5" 1/4 pour un lecteur/graveur CD, 2 ports USB, le Firewire, deux prises audio (casque et micro), un lecteur carte 6 en 1, et le petit bouton power.
A l'arrière se situent les prises audio 7.1, 2 ports USB 2.0, un port Firewire, un port réseau, un COM et la sortie VGA du chipset graphique intégré Intel GMA900. Il y a les traditionnels ports PS2, deux sorties SPDIF dont une coaxiale et une optique, et le petit bouton Clear CMOS. A l'intérieur prend place la nouvelle carte mère FB86, au format picoBTX. Le FSB 533/800 Mhz permet d'y placer toute la nouvelle gamme de Pentium 4 ou de Celeron D. Elle supporte la mémoire DDR I en mode dual channel 400 MHz jusqu'à 2 Go.

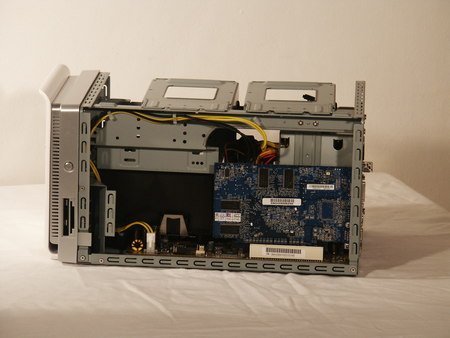

Au premier plan l'imposant système de refroidissement se trouve plaqué sur la façade. Du côté chipset c'est l'i915G, et l'iCH6R qui ont été retenus. Le contrôleur réseau est le Marvell 88E 8053. Un port IDE et 4 ports SATA permettront de brancher plus de disques que le SB86I peut contenir. A noter que ce modèle dispose du dernier chipset vidéo intégré d'Intel, le GMA900. S'il ne vous suffit pas vous disposez d'un port PCI-E 16X et de deux PCI-E 1X. Par contre l'alimentation 275 Watts (ATX nous précisons) nous paraît quelque peu légère pour une configuration chargée. Pour le test nous avons monté un Pentium 560, une Gigabyte X600 Pro pour l'affichage, 512 Mo DDR Corsair PC 3200, un disque dur Seagate Barracuda 7200.7 en SATA, ainsi que le graveur DVD CR40 de Shuttle.

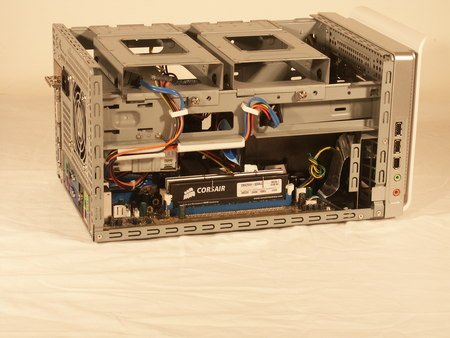

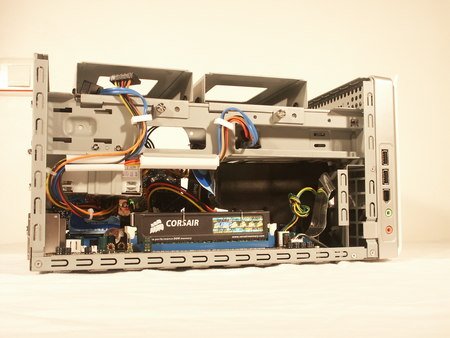

Le montage n'est pas des plus aisés : pour gagner de la place, les emplacements des disques durs sont placés au dessus du lecteur optique. Il aurait fallu prévoir un rack extractible. De plus il n'y a pas de possibilité de placer un lecteur disquette interne. Ceux qui voudront installer Windows XP avec un disque dur SATA seront bloqués, à moins de disposer d'un lecteur externe, ou d'un second PC pour effectuer l'installation. L'autre point délicat fût la pose du système de refroidissement processeur. Placé trop près des composants, le risque de casse lors de la monte du processeur est présent.







Destiné à la bureautique et au multimédia

é l'allumage un petit néon bleu s'allume au dessus de la trappe du lecteur optique et un point orangé signale l'activité des disques durs. Comme sur les autres modèles Shuttle, la vitesse des ventilateurs est gérée automatiquement. Après le souffle du départ, c'est le calme plat.
Comparé à son homologue SB95G ses résultats sont assez faibles, à cause du chipset et de la DDR 1. L'overclocking n'est guère possible car le Pentium 560 (3,6 GHz) ne démarrait pas au-delà de 3,90GHz. Ce mini PC nous semble donc plutôt destiné à la bureautique et, bien sur, au multimédia où il constitue une très bonne base. Quant au BTX, à part une nouvelle disposition sur la carte mère, et le soi-disant gain au niveau d'optimisation de refroidissement, rien d'exceptionnel. L'ATX à encore de beaux jours devant lui.







Benchmarks

  • 3DMark03: Score 3006 / CPU 707
  • 3DMark 2001 SE: 12194
  • AquaMark III: Score 27034 / GFX 3216 / GPU 8415
  • UT2004 1024 * 768: Fly 305fps / Botmatch 103fps
  • Far Cry 1024 * 768: 29fps
  • Pc Mark04: Score 5093 / CPU 4807 / Mémoire 5125 / Graphique 2319 / Disque Dur 4615
  • Sysoft 2004: CPU Arith ALU 9195 / CPU Arith FPU 10895 / CPU MM MMX 24412 / CPU MM FP 31152 / Mémoire INT 4533 / Mémoire FLOAT 4010
  • CPUmark99: 212
  • Super PI 8Mo: 474
  • Compression d'un Divx: 515s
  • Compression d'un album en mp3: 61s








Conclusion:

A 385 euros, le SB86i est complet et de construction solide. Avec sa face blanche et son corps de couleur gris acier, on retiendra son design original, et surtout la petite touche du néon bleu.
C'est un bon produit pour des applications bureautiques, et peut tout aussi bien être intégré en PME/PMI, ou pour du multimédia grand public. Cependant son poids de près de 10 Kg, tout monté, nous paraît très lourd.
Certes Shuttle a certainement voulu sortir le premier Mini-Pc au format BTX Mais compte tenu du chipset 915G, et du format BTX , il faut comprendre la nouvelle disposition des composants, et non de l'alimentation, encore très jeune, les performances nous paraissent assez faibles au vu de son prix élevé.



Auteur: Michel Cosentino
