besoin d'aide en physique appliquée

Bonjour,

j'ai un exercice sur lequel je bloque et j'aimerais de l'aide, voici l'exercice:

Une bobine de cuivre est constituée de N = 1000 spires circulaires de diamètre 6,00 cm, en fil de cuivre de 1,2 mm de diamètre.

Quelle tension faut-il lui appliquée à 20°C pour qu'elle soit traversée par un courant d'intensité i = 1,5 A ? On donne : résistivité du cuivre à 0°C = 1,6 x 10 exposant -8 Ohm.m ; coefficient de température a = 4 x 10 exposant -3 °C exposant -1. La dilatation du fil est négligeable.

Merci de pouvoir m'aider si possible. :blush:

Bonsoir

si tu redonnais les formules, car je les ai oubliées (en fait je les ai jamais vraiment sues lol)

t'es en bac sti eletrotech ?

1e STI Electrotechnique et ce qui ya dan l'exercice on l'a pas encore vu le prof nous l'a donné comme sa faut qu'on cherche

formule : je conais juste R = p x L/S

G = 1/R U = R x I Po = Po(1 + a.O) --> Ro = Ro(1 + a.O)

si tu conais du monde qui pourai m'aider préviens se serait sympa de ta part.

t'a essayé en utilisant les formules ? en rempalcant certains termes par une autre formule etc ?

je t'aurais bien aidé, mais j'ai passé mon bac sti electrotech en 2006... donc j'ai eu le temps d'oublié lol

atend 2 secondes j'essaye !!

Je dirais U = RI

On cherche U. On a déjà I

Reste à trouver R avec les autres données de l'exercice... je sais, ça t'avance pas beaucoup... :blush:

ok mais t'a pas des potes qui sont doués la dedans ??

Je dirais U = RI

On cherche U. On a déjà I

Reste à trouver R avec les autres données de l'exercice... je sais, ça t'avance pas beaucoup... :blush:

euh non mes potes ils sont comme moi, ils ont oublié lol

es-ce que c'est possible un résultat de 4,608.10-7 pour une tension ??

pour R je trouv 3,072.10-7 donc multiplier par 1,5 --> 4,608.10-7

ca me parait bizarre tout de même,mais après c'est un exercice donc on sais jamais...

si tu donnais plutôt la démarche qui t'a conduite à ce résultat :blush:

aten jte scnanne sa !!

aten jte scanne sa !!

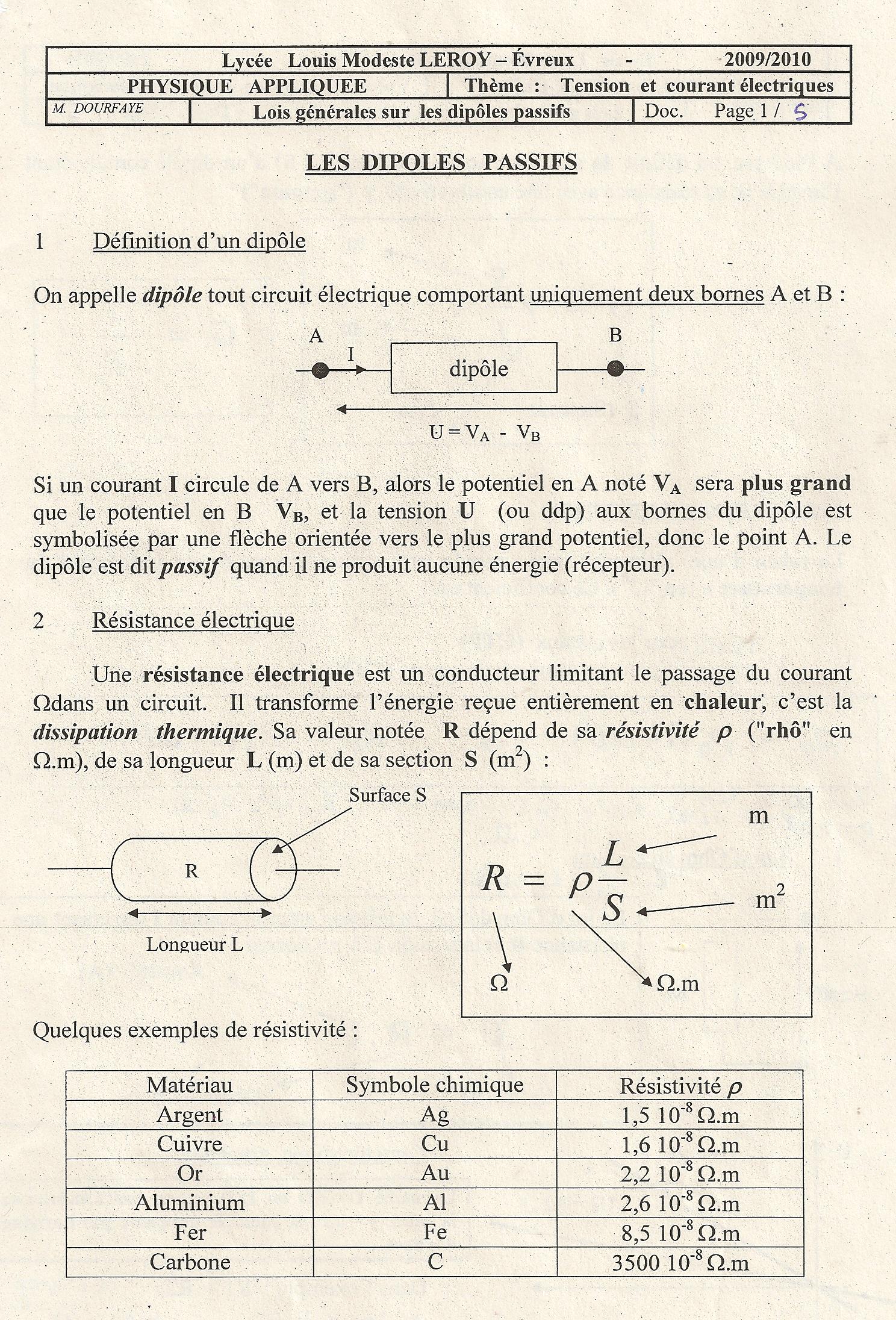

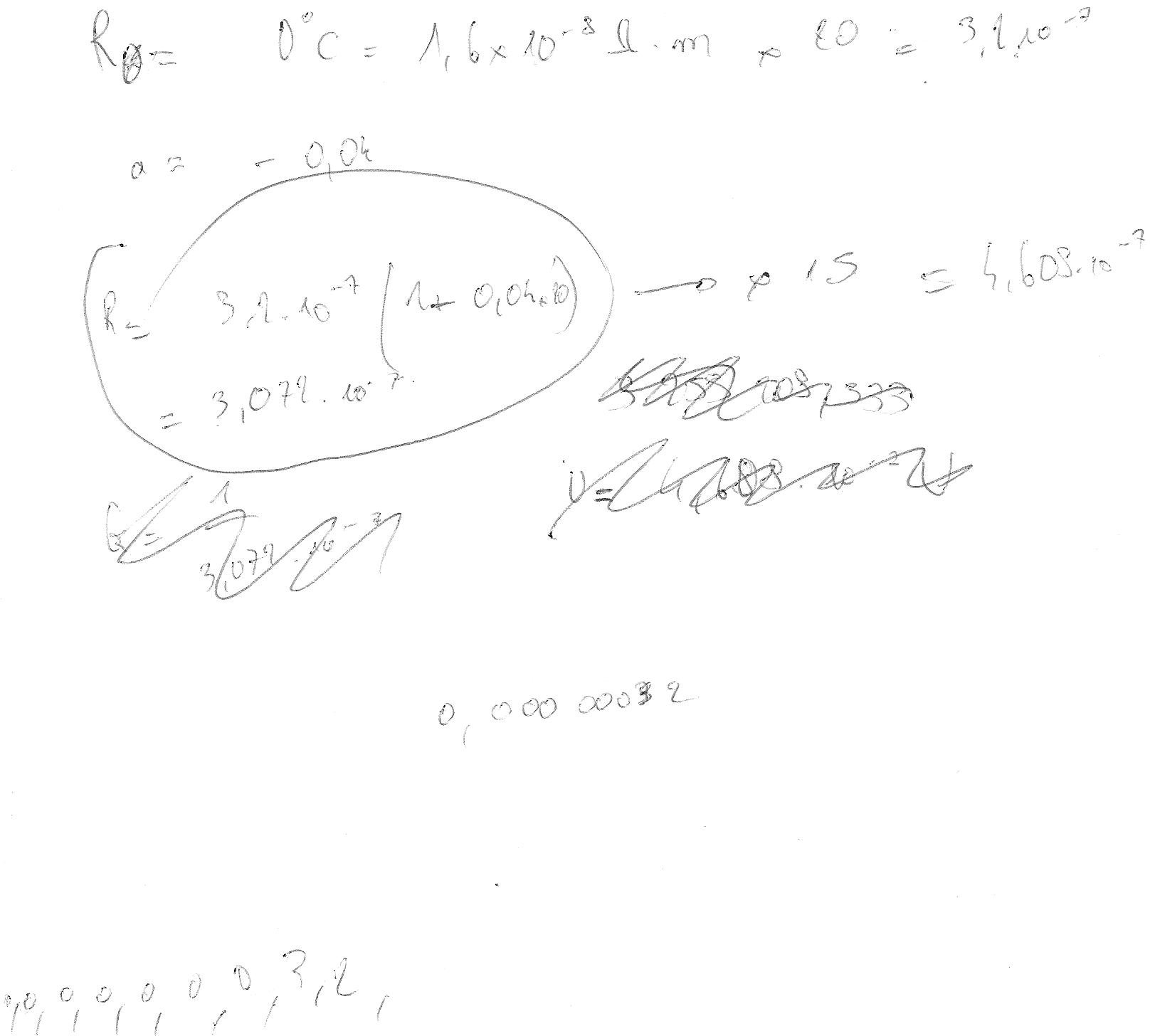

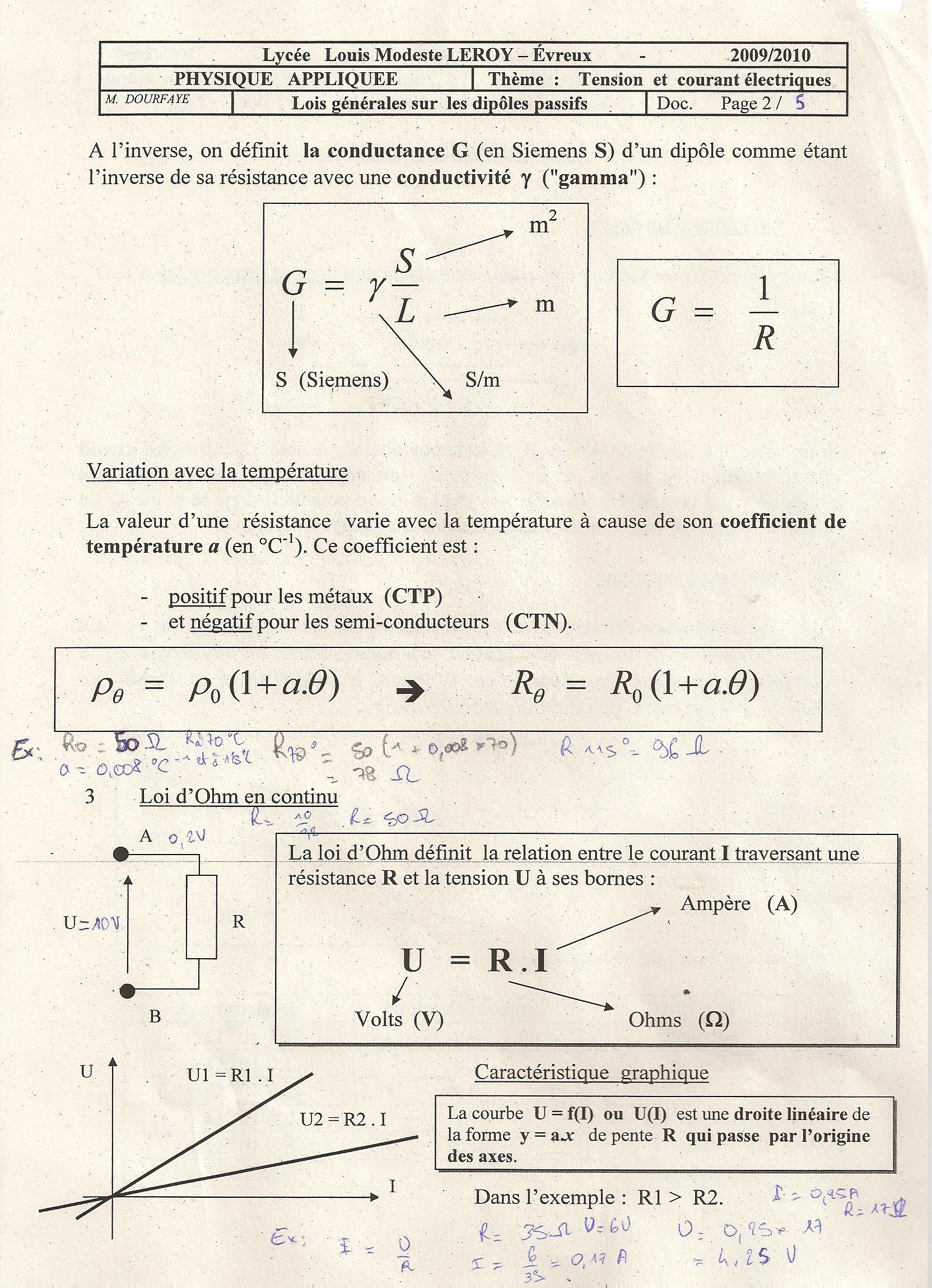

ce qe jai fait + le cours

Bonjour,

j'ai un exercice sur lequel je bloque sad.gif et j'aimerais de l'aide, voici l'exercice:

Une bobine de cuivre est constituée de N = 1000 spires circulaires de diamètre 6,00 cm, en fil de cuivre de 1,2 mm de diamètre.

Quelle tension faut-il lui appliquée à 20°C pour qu'elle soit traversée par un courant d'intensité i = 1,5 A ? On donne : résistivité du cuivre à 0°C = 1,6 x 10 exposant -8 Ohm.m ; coefficient de température a = 4 x 10 exposant -3 °C exposant -1. La dilatation du fil est négligeable.

Merci de pouvoir m'aider si possible. thumbup.gif

• D'abords, tu réfléchis aux éléments qui influent sur la résistance. Il va falloir trouver cette résistance, le reste sera tout simple.

On te les donnes quasiment : la longueur du fil, la section du fil, et la résistivité du matériaux, la température (qui se bidouille avec le coef de température).

Après, il va falloir multiplier et diviser tout ça dans le bon ordre. Là, il suffit d'avoir un peu de bon sens, et surtout de regarder les unitées, ça aide considérablement !!

Tu te trace une grande barre de fraction sur laquelle on va placer tout ces éléments.

Il va falloir que tu calcul la longueur du fil. (je te laisse faire) On va l'appeler L.

-> Si la longueur du fil était deux fois plus grand, la résistance serait deux fois plus grande. Donc on multiplie par L, tu le place au dessus de ta barre de fraction.

Il faut que tu calcul la section du fil. (je te laisse aussi le faire, indice : c'est un cylindre) On va l'appeler S

-> plus la section est grande, plus les électrons ont de place pour passer et la résistance sera petite. Plus elle est petite, plus ça va résister. Donc on va diviser par S : Tu le place en dessous de ta barre de fraction.

La résistivité, on te la donne à 0°, or, il fait 20 °, ça n'est donc pas la bonne résistivité, donc là, il va falloir ruser.

Sois tu regarde ton cours, où le prof a dû t'indiquer comment la température influence la résistivité, et ça te simplifie la tâche.

Sois tu te souviens plus de ton cours (mettons que t'es en exam) et là il faut doublement ruser.

Tu te doute qu'il va falloir multiplier ou diviser la résistivité à 0° avec la bidouille entre le coef et la température.

Tu réfléchis et tu essaye de te souvenir : quand la température (T) monte, est-ce que la résistance augmente ou diminue ? Réponse : elle augmente (dans les métaux) Donc va falloir multiplier par T.

Et quand tu vois l'unité du coef a (°c ^-1) , tu pense bien qu'il va falloir multiplier T et a

Ton coef, c'est maintenant a.T

Mais là, c'est le piège (c'est pour ça qu'il vaux mieux connaître son cours, ou vérifier sans arrêt si on dit pas des bétises)

Si la température était à 0°, tu obtiendrais pas 0 au total ! Mais ton coef à 0°.

Donc il faut pas multiplier par a.T, mais par (1+a.T) !

Comme ça, si tu remplace T par 0, tu retombe sur ton coeff à 0°.

Résultat ta résistivité à 20°, elle vaux : Résistivité à 0° x (1+ a.T)

Et tout ça, tu le place en haut de ta barre de fraction (tu te doute que si la résistivité augmente, la résistance augmente)

Et voila !! tu as ta formule :blush:

Je te laisse faire le reste.

Et tu te note dans un coin, genre un post-it de révision, qu'il y a un piège à retenir avec ce coefficient de température ! C'est qu'il faut multiplier par (1+a.T) et pas par (a.T)

Le reste, tu n'as pas à retenir, ça se retrouve tout seul.

DERNIER TRUC ! super pratique : tu vérifies que ça colle bien avec les unitées.

ton coef (1+a.T) il a pas d'unité, donc on s'en fou. ta résistivité est en [ohm . m] tu le multiplie par L en [m], et tu le divise par S en [m^2] ça donne des [ohm] !! parfait pour une résistance !!!

Tu as trouvé ou pas ?
