roboklenn

Le câble qui relie le robot de piscine au transformateur semble être un coaxial avec des brins émaillés. je veux refaire une connexion , comment repérer les brins.

Impossible d'avoir une réponse des importateurs, car évidemment c'est du matériel chinois.

Il serait interessant que tu postes une photo et de nous expliquer ce que tu entends par "refaire une connexion".

C'est peut-être une deuxième réponse que je fais, je n'ai pas de retour pour savoir si la première est bien partie.

Je veux rebrancher le câble sur la fiche de raccordement sortie transfo.

C'est un câble très léger, il flotte sur l'eau, il est composé de 3 brins de 3, 4 et 9 fils émaillés de 35 centièmes , en aluminium. je pense avoir repérer correctement ces brins qui sont enroulés dans un film plastique. J'ai repéré la polarité de la sortie transfo qui est en 24 volts.

Bizarre que le nombre de brins dans chaque conducteur soit différent...

Tu parles d'un transfo et d'une tension de 24V.

C'est du 24V continu ou alternatif ?

Une photo en coupe du câble serait intéressante, au pire un dessins.

Une photo du "transfo" également.

Y-a-t-il des couleurs sur les fils ?

Oui je trouve très bizarre la constitution du câble. il est léger pour flotter sur l'eau.

Les brins sont faits de fils de 35 centièmes en aluminium émaillé. Ces brins sont torsadés sur une matière isolante qui laisse passer l'air, pour flotter!Il est difficile de faire un dessin, le câble ne fait qu'un centimètre de diamètre.

La sortie transfo est en 24 volts continus. Il n'y a pas de repérage de couleur.

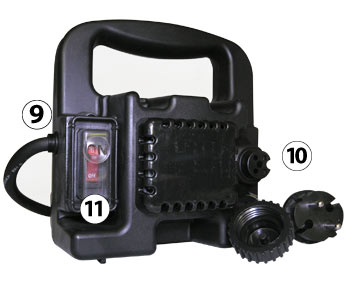

je joins une photo catalogue du transfo, la fiche de sortie a le repère 10.

3 conducteurs, tension de 24V continus.

2 conducteurs pour fournir le 24V, le troisième comme blindage peut-être ?

Si c'est un conducteur de type coaxial, c'est à dire des conducteurs concentriques, en général la couche extérieure est le blindage quand blindage il y a, pour protéger le reste du câble des chocs et/ou parasites.

Pour le raccordement, en théorie un moteur 24Vcc devrait être réversible, si tu inverses la tension (que tu ne mets pas les deux conducteurs fournissant le 24vcc dans le bon sens), il devrait fonctionner à l'envers.

La question maintenant est de savoir si tu es prêt à prendre le risque d'essais potentiellement "destructif" pour ton robot ?

Toujours en panne de robot, suivant tes conseils, je me suis lancé.

Le robot semble fonctionner au ralenti.

Je n' arrive pas à faire de bonnes connexions avec les brins en aluminium, ils ne s'étament pas et il est très difficile de nettoyer chaque fil de son verni. As-tu une astuce? merci.

Il existe des produits décapants avant soudure, mais je ne sais pas si ça va faire l'affaire.

Sinon il faudrait passer par une connexion mécanique genre domino.

Le hic c'est que tu n'as pas forcément la place de les loger au niveau de la connexion.

Au pire, tu fais cette connexion entre les fils et les dominos dans une boite étanche, et tu prolonge la liaison entre domino et connecteur de ton robot via un câble en cuivre "standard".

(pour s'assurer de l'étanchéité il existe des résines souples que l'on coule dans la boite. Par exemple: http://www.convention-socoda.com/SITES/con...-magic-gel.jpg)
