Projet fabrication CNC 4 Axes

Bonjour,

Pour commencer, un grand merci à tout ceux qui vont lire tout ceci.

Comme vous pouvez le constater, j'ai le projet de créer une CNC (Fraiseuse à commande numérique) de 4 axes.

Bien-sur, je connais les 3 axes principeaux : X, Y, Z.

1er Question :

Mais, le 4em axe, il tourne le moteur de broche (donc l'outil, ou fraise), ou alors, il sert carément a pencher la pièce ?

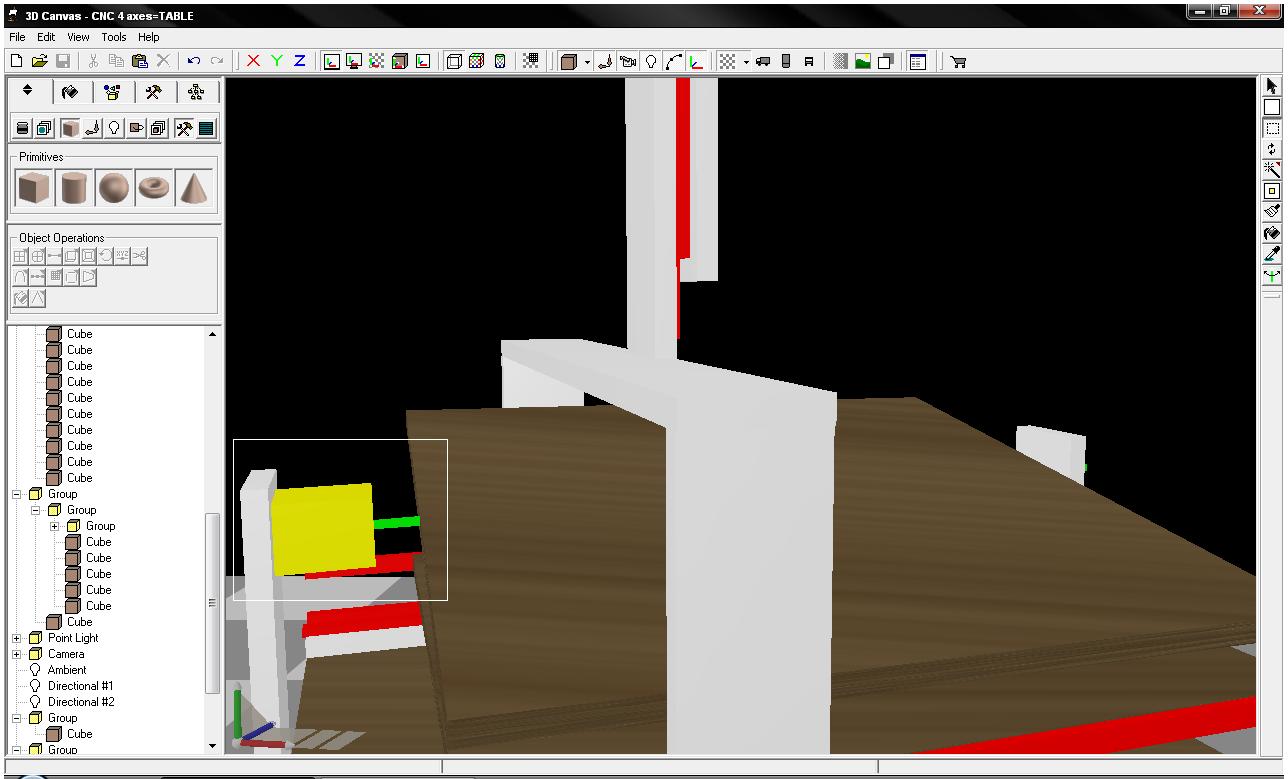

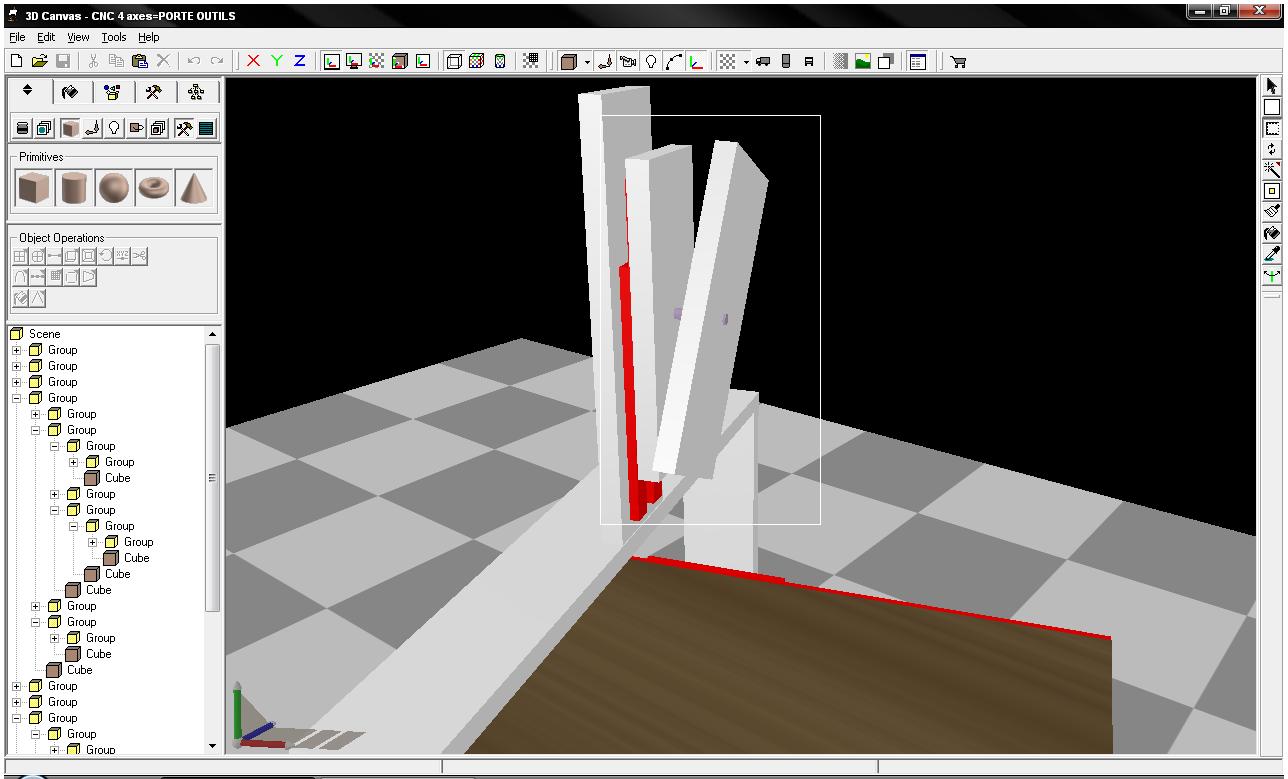

J'ai modélisé en 3D avec un programme (3D Canvas) les deux idés, pour vous demander quel est la bonne, le vais les envoyer en pièce jointe, et aussi vous mettre des photos si vous n'utilisez pas se programme.

2eme Question :

Sur internet, après beaucoup de recherche, pour l'utilisation que je vais faire de ma cnc (Fraisage/Forage dans du bois, forage dans du métal (genre aluminum, mais rarement) ), je pence avoir trouvé l'interface et les moteurs les plus adaptés adaptés le moin cher possible.

Pour la carte, une HobbyCNC PRO 4 axes :

http://www.hobbycnc.com/products/hobbycnc-...ver-board-kits/

Pour les 4 moteurs :

http://www.selectronic.fr/article.asp?arti...tier=90.6157-13

Malheureusement, la carte ne supporte que des moteurs Unipolaire de 3,0 Ampères.

Et NE SUPORTE PAS les moteur Bipolaire 4 fils.

Et le moteur que j'ai choisis est définis dans le site comme un moteur "Bipolaire/unipolaire".

Dèja rien que pour ça, pourra t-il être utilisé sur la carte que j'ai choisis ?

Ensuite, le moteur est un moteur de 3,3 Ampères par phase et a 4 fils.

Pour l'intensité, si je rajoute un bon disipateur de chaleur avec 1 ou 2 ventilateurs dessus, la carte suporterait-elle ?

Pour les 4 fils, il est marqué :

"- Accepte des moteurs de 5, 6, ou 8 fils. Les moteurs bipolaires de 4 fils ne sont pas compatibles."

(Je viens de voir qu'il n'y a pas de 4 fils :blush: )

Donc si je comprend bien, je vais devoir me diriger vers le moteur de 3 Ampères, Bipolaire/Unipolaire de 6 fils ?

Le voici :

http://www.selectronic.fr/article.asp?arti...tier=90.6157-12

Il est quand même plus chère de 6¿ , et 6 fois 4, 24¿ .

Donc l'autre moteur n'irais vraiment pas :) ?

3eme Question :

Pour l'alimentation, voici se que je pence prendre, pouvez-vous me dire SVP si c'est correct ? :

Alimentation torique 300VoltsAmpères 2X24Volts :

http://www.selectronic.fr/article.asp?arti...er=90.5514-9999

Pont redresseur 35Ampères 600Volts :

http://www.selectronic.fr/article.asp?arti...er=90.7424-9999

4 Condos en parallèle 10000µF 63Volts (Je n'ai pas trouver de condo de minimum 35000µF minimum 50Volts) :

http://www.conrad.fr/condensateurs_snap_in...25_18988_450863

Résistance de saignement 1,8Ohms 5Watts :

http://www.conrad.fr/resistances_5_w_p_18925_18995_219845

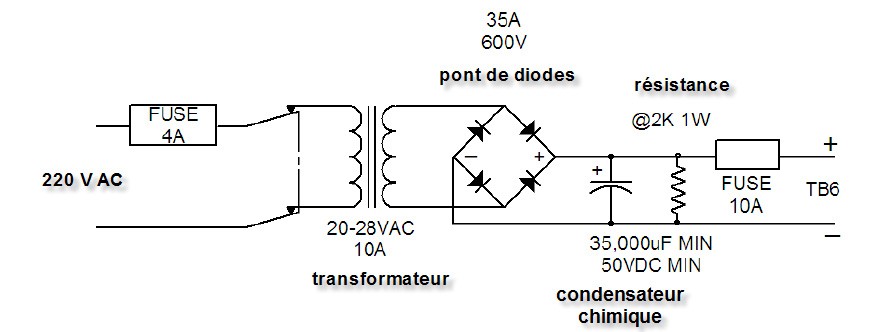

Je vais poster le schéma de l'alimentation.

Voilà je pence que c'est tout, je vous tiendrez au courant de se projet et je vous posterais régulièrement des photos et des nouvelles.

Si tout va bien, le projet devrais débuté d'ici le mois de décembre :blush: .

Merci beaucoup pour votre patience, et vos réponces.

CNC_4_axes_PORTE_OUTILS.zip

CNC_4_axes_TABLE.zip

J'ai encore fait des recherche sur se fameux 4eme axe ...

Et comme par asard c'est quand je poste que je trouve lol désolé :blush:

Donc je vais opter pour pour l'option que le 4eme axe c'est l'orientation de la pièce et non de l'outil.

Il reste toujours se problème de chois de moteur

Edit : J'ai oublié de vous expliquer pourquoi comme ça, c'est parsque sinon il faudrais un logiciel suplémentaire de RTCP, qui devrais calculer la position de la pointe de l'outil, si on mettrais l'axe sur l'outil (se qui ne serait pas pratique) contrairement à l'autre solution, c'est déjà inclu dans la plus part des programme ! (J'utilise une version démo de Galaad, pour l'instant).

Modifié le 5 septembre 2009 par Mac-Gayver

Bonsoir,

Question 1

La piece à usiner sera fixé sur un coulisseau qui translatera dans les axes X, Z , La broche elle sera solidaire d'un plateau qui descendra et montera (axe Y) le 4ème axe (B) provient de la rotation du coulisseau sur lequel est fixé la pièce (Rotation sur axe Y seulement).

Question 2

Prend le moteur compatible meme si c'est le plus cher.

De toute façon il te faudra un affichage numérique pour pouvoir controler manuellement ou par le biais d'un programme, les moteurs.

Dans ce cas tu devra installer des codeurs de position (pour avoir les valeurs dans l'espace+-) ainsi qu'un variateur de vitesse (ou amplificateur moteur).

Quel précision souhaite tu ?

Vas tu instaler un changeur d'outil?

Comment compte tu réaliser la carcasse, les vis sans fin, leur support, le plateau coulissant)?

Assemble tu par soudure, vissage?

Question 3

No sé

Modifié le 5 septembre 2009 par Baboullinet

Ok, se qui me permet de comprendre encore mieux le principe de cet axe.

Je vais utiliser 2 pouli de 20 pas sur le moteur de 200 pas par tour, et une autre de 100 pas sur cette axe, comme sa il y auras une précision de 1000 pas par tour si je ne me trompe pas ?

Sa sera plus cher mais au moin j'aurais pas de sousi, et je respecterais l'amperage au moin.

Je ne cherche pas trop la précision ni la vitesse, minimum 1mm de précision.

Merci beaucoup

Modifié le 5 septembre 2009 par Mac-Gayver

Tient tient, j'ai trouvé des moteur bien moin chero (environ 17¿) sur un autre site, ils semble être Bipolaire/Unipolaire (même schéma de bobinage que l'ancien, je vous le post) avec 6 fils, et d'un ampérage de 3 ampères, intéressant :

http://www.yeno-electronics.com/product_de...p?ProductID=560

Pouvez-vous me dire se que vous en pencez ?

Pour la carte de contrôle, je pence toujours rester sur le même modèle, la HobbyCNC, mais il y a un quelque chose qui me chagrine sur cette carte : il n'y à pas de relai pour le moteur de broche, peut-on en rajouter un/plusieurs directement sur le port parallèle, sachant que j'utilise un trèc vieux pc et une démo de galaad ?

Merci beaucoup

Edit : Sur le schéma, c'est le "wdg. B"

C__Documents_and_Settings_Andr__Local_Settings_Temporary_Internet_Files_Content.IE5_ZP6USUOK_57BYG_1_.pdf___Adobe_Reader.bmp

Modifié le 6 septembre 2009 par Mac-Gayver

Bonjour,

Un grand projet. Tu en est ou ?

Je suis interresse pour une cnc 4 axes mais il y a tres peu de doc dessus. Donc je me renseigne. Est ce que tu a ete voir les forum et site concernant les cnc 3 axes il y a pas mal de chooses dessus

Dgils

Bonsoir,

Disons que le projet est pour l'instant en stand-bye ... J'attend d'avoir les fond suffisants ...

Après beaucoup de recherches, j'ai compris qu'une cnc à plus de 3 axes, ça comence à devenir très technique ...

Je vais donc commencer par une cnc 3 axes "modifiable", puis par la suite, essayer de la modifier en rajoutant un axe.

Je vous souhaite beaucoup de courage.

Tiens tiens, je viens de voire des questions aux quelles je n'ai même pas répondu, ça date, mais je répond enfin ...

Assemblage par vissage (n'ayant pas le materiel et l'experience pour souder de l'alu), pas de changeur d'outils, pour le batis, je vais utiliser des règles de maçon.

Pour les tiges filletés, je vais les acheter en magasin de bricolage, je ne demande pas suffisament de precision pour les realiser moi même au tour.

Pour eviter le problème du jeu, je vais utiliser un assembalge écrou/contre écrou.

Merci ...
