Exercice sur les angles de déviation


x-geo-x Membre 456 messages
Forumeur survitaminé‚ 25ans
Posté(e)

Le but ce cette exercice est d'étudier l'angle de déviation d'un rayon lumineux qui se réfléchit sur un miroir d'angle.

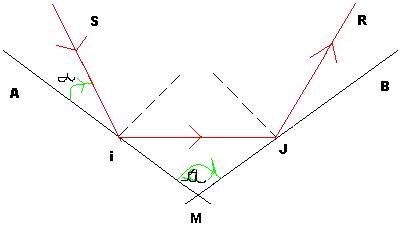

La figure ci-dessous représente la coupe AMB de miroir dans le plan d'incidence .L'angle entre les deux plans du miroir est (MA ;MB)= (a) l'angle du rayon incident est (IA;IS) =

La figure:ci dessous a la fin

Et les Quéstion :

Pardonnez pour les vecteurs mes je n'arrive pas à les montrés enfin je n'arrive pas a mettre la fleche représentative au dessus de.

1)ON me demande de calculer les angles en fonctions de et de (a).

a)(IS;IJ) b)(JM;JI) c) (JI;JR)

Je ny arrive pas pour cette quéstion et je ne comprends pas donc ces super !

2)on me demande ensuite d'en déduire une valeur de langle de dérivation (SI;JR) et dans constater quelques choses.

Sans la première question cela me parait difficile...

3)Puis la derniere quéstion me demande en quel valeur (a) permet au rayon incident et réfléchi sont-ils parralléles? et perpendiculaires?

Je n'ai réussi a repondre qu'au premier angle :

1)pour l'angle (IS;IJ)

tu as IA;IS)=

or d'aprés les lois de la réfraction

tu as : (IA;IS)=(IJ;IM)=

donc : (IS;IJ)=180°-2(IA;IS)=180°-2

Je pense ne pas me tromper, pouvez vous m'aider pour les autres questions, merci.


Partager ce message


Lien à poster
Partager sur d’autres sites
Annonces
Maintenant

Messages recommandés

x-geo-x Membre 456 messages
Forumeur survitaminé‚ 25ans
Posté(e)

Personne pour m'aider s'il vous plait ? :smile2:
